在工业研磨领域，研磨球的材料选择直接决定了研磨效率、产品质量和生产成本。氧化铝、氧化锆、碳化硅作为最常用的三种陶瓷研磨球材料，各自具有独特的物理化学特性，适用于不同的工况条件。本文将从材料性能对比、典型应用场景、选型关键因素三个维度，系统解析三者的适用范围及选择逻辑。

一、核心性能参数对比：从微观结构到宏观表现

（一）基础物理性能

性能指标 氧化铝（92 瓷） 氧化锆（钇稳定） 碳化硅（α 型）

密度 (g/cm3) 3.7 6.0-6.2 3.1-3.2

莫氏硬度 8.5-9 8.7-8.9 9.5

抗压强度 (MPa) ≥2200 ≥1500（φ7mm） ≥2500

磨耗率 (‰/5h) 0.08-0.15 0.01-0.03 0.05-0.10

使用温度 (℃) 1600 600（长期） 1600

耐酸性 (pH<4) 良好         优异               优异

耐碱性 (pH>10) 中等         良好               优异

（二）微观结构差异

氧化铝球：以 α-Al?O?为主晶相，晶粒尺寸 5-10μm，通过晶界结合力实现高强度，成本优势源于成熟的拜耳法原料制备。

氧化锆球：亚稳态四方相（t-ZrO?）占比≥95%，通过应力诱导相变增韧（Y-TZP），磨损时发生 t→m 相变吸收能量，耐磨性能提升 3 倍。

碳化硅球：β-SiC 纳米晶烧结而成，共价键结合率＞90%，硬度接近金刚石（莫氏 10 级），但断裂韧性较低（3-4MPa?m1/2），易发生脆性断裂。

二、适用场景深度解析：从物料特性到工艺需求

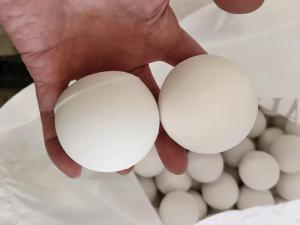

（一）氧化铝研磨球：性价比之选的中低端市场主力

核心优势

成本优势：价格仅为氧化锆球的 1/5-1/3，适合大规模粗磨场景

综合性能均衡：硬度、密度、耐温性满足 80% 常规研磨需求

工艺兼容性强：可在水、油性溶剂及酸碱环境中稳定工作（pH=4-10 ）

典型应用场景

陶瓷工业坯料研磨

处理石英、长石等莫氏硬度 6-7 级物料，推荐 92 瓷球（φ20-40mm），填充率 45%-50%。某瓷砖厂使用案例显示，较传统鹅卵石研磨时间缩短 30%，电耗下降 25%，且 Al?O?磨耗颗粒与坯料成分一致，无需除杂。

普通化工原料加工

在碳酸钙、高岭土等软质物料超细粉碎（D90＜10μm）中，搭配球磨机使用 φ10-20mm 中高铝球（Al?O?≥80%），成本较氧化锆球降低 40%，磨耗率控制在 0.1‰以内。

矿业粗磨环节

铁矿、铜矿等矿石初步破碎（目标粒度 - 200 目占比 60%），采用大尺寸 90 瓷球（φ50-80mm），利用 3.6g/cm3 密度实现能量高效传递，较钢球减轻设备负荷 30%。

不适用场景

硬质物料（莫氏硬度＞8 级，如碳化钨、石英玻璃）

高精度超细研磨（D90＜1μm，如 MLCC 介质粉体）

强酸碱环境（pH＜3 或＞12，长期使用会发生晶界腐蚀）

（二）氧化锆研磨球：高精度研磨的 选择

核心优势

超高密度：6.2g/cm3 密度提供更强冲击能量，适合高粘度浆料（＞2000mPa?s）分散

超低磨耗：ppm 级磨耗率（0.01%/5h）避免杂质污染，Fe 含量＜5ppm 满足半导体级纯度要求

高韧性：断裂韧性 12-15MPa?m1/2，是碳化硅球的 3-4 倍，抗冲击性能优异

典型应用场景

电子陶瓷超细研磨

MLCC 用钛酸钡粉体（D50≤0.5μm）：采用 φ3mm 钇稳定氧化锆球（密度 6.2g/cm3），在卧式砂磨机中填充率 65%，配合 18m/s 线速度，可将 D90 控制在 0.8μm 以下，且 Al 污染量＜3ppm。

锂电池材料加工

三元正极材料（NCM811）研磨：φ5mm 氧化锆球级配（φ3mm:φ5mm=3:7），利用高密度特性提升剪切力，使浆料 D50 标准差从 0.15μm 降至 0.08μm，满足动力锂电池对颗粒一致性的严苛要求。

医药与化妆品领域

原料药超微粉碎（D90＜5μm）：铈稳定氧化锆球（耐碱性更强）在 pH=10 环境中磨耗率仅 0.02‰，避免金属离子污染，符合 ICH Q7 质量标准。

不适用场景

高温环境（＞600℃，易发生 t→m 相变导致磨耗骤增）

大尺寸研磨（＞20mm，成本过高且易发生中心开裂）

极硬且脆性物料（如金刚石微粉，可能导致球体崩裂）

（三）碳化硅研磨球：硬脆材料的专属解决方案

核心优势

硬度天花板：莫氏 9.5 级硬度仅次于金刚石，适合破碎石英（7 级）、碳化钨（9 级）等硬质物料

耐高温腐蚀：1600℃抗氧化，在氢氟酸（HF）中失重率＜0.1%/24h

低热膨胀系数：2.7×10??/℃，仅为氧化锆的 1/3，适合精密仪器部件研磨

典型应用场景

石英砂提纯

高纯石英（Fe＜10ppm）超细粉碎：φ5-8mm 碳化硅球（密度 3.2g/cm3）配合振动磨，可将石英砂 D90 从 50μm 降至 5μm 以下，且 SiC 磨耗颗粒与原料成分兼容，避免引入杂质。

超硬材料加工

立方氮化硼（CBN）微粉分散：利用碳化硅球的高硬度（HV3000）和低磨耗（0.05‰），在行星式研磨机中实现 D50=1-3μm 的精准控制，破碎效率比氧化铝球提升 40%。

高温耐腐蚀环境

石油化工催化剂载体研磨：在 1200℃煅烧前的预处理工序，碳化硅球可抵抗熔融碳酸盐腐蚀，寿命是氧化锆球的 2 倍以上。

不适用场景

韧性物料（如金属粉末、橡胶颗粒，易发生球体嵌料）

高冲击载荷设备（如传统球磨机，脆性大易破碎）

低成本需求场景（单价是氧化铝球的 8-10 倍，综合成本过高）

三、选型关键因素：从物料到设备的系统匹配

（一）物料特性三要素

硬度匹配原则

软质物料（莫氏≤7 级）：优先氧化铝球，中高铝球（75%-85% Al?O?）平衡成本与效率

中硬质物料（7-8 级）：氧化锆球为主，铈稳定型适合碱性环境，钇稳定型适合酸性

硬质物料（≥8 级）：必须使用碳化硅球，搭配振动磨或搅拌磨减少冲击破损

纯度要求

普通工业级（杂质＜500ppm）：氧化铝球（90 瓷即可）

电子级（杂质＜50ppm）：氧化锆球（纯度≥95%）或高纯碳化硅球（SiC≥99%）

半导体级（杂质＜10ppm）：氧化锆球（需经过磁选 + 酸洗，Fe＜5ppm）

物理状态

块状物料（＞10mm）：氧化铝球大球（φ40-80mm）粗碎

颗粒料（1-10mm）：氧化锆球中球（φ10-20mm）中碎

浆料（粘度＞500mPa?s）：氧化锆小球（φ3-5mm）配合砂磨机剪切分散

（二）设备类型适配表

设备类型 研磨原理 推荐球径 (mm) 材料选择优先级 关键参数控制

球磨机 冲击 + 研磨 20-100 氧化铝＞氧化锆＞碳化硅 填充率 40%-55%，级配比例（大：中: 小 = 6:3:1）

砂磨机 剪切 + 分散 1-15 氧化锆＞碳化硅＞氧化铝 线速度 15-25m/s，填充率 60%-70%

振动磨 高频振动研磨 3-10 碳化硅＞氧化锆＞氧化铝 振动频率 15-30Hz，振幅 2-5mm

行星式研磨机 离心力研磨 0.5-5 氧化锆＞碳化硅＞氧化铝 公转转速 300-600rpm，球料比 5:1-10:1

（三）成本效益分析

初期成本：碳化硅（2000-3000 元 /kg）＞氧化锆（1500-2500 元 /kg）＞氧化铝（300-800 元 /kg）

寿命成本：氧化锆球（磨耗 0.02%）是氧化铝球（0.1%）的 5 倍，长期使用成本可能更低

隐性成本：碳化硅球破碎率（1%-3%）高于氧化锆（＜0.1%），需考虑碎片剔除带来的停机损失

四、典型案例：不同材料的差异化选择逻辑

案例 1：陶瓷坯料 vs 电子陶瓷浆料

陶瓷坯料（石英 + 长石，莫氏 7 级，成本敏感）选择：92 瓷氧化铝球（φ30mm，填充率 50%）理由：硬度足够破碎物料，密度 3.7g/cm3 平衡冲击与能耗，单价 400 元 /kg，综合成本比氧化锆球低 60%。

MLCC 钛酸钡浆料（D50≤0.5μm，纯度要求高）选择：φ3mm 钇稳定氧化锆球（密度 6.2g/cm3，磨耗 0.015%）理由：高密度提升剪切效率，超低磨耗避免 Al 污染，虽然单价 1800 元 /kg，但研磨时间缩短 40%，综合成本反降 20%。

案例 2：石英砂 vs 锂电池正极材料

石英砂提纯（莫氏 7 级，需耐 HF 酸洗）选择：α 型碳化硅球（φ5mm，纯度 99%）理由：9.5 级硬度确保高效破碎，耐 HF 腐蚀特性避免介质损耗污染，虽然破碎率 1.5%，但石英砂处理对颗粒污染不敏感。

NCM811 正极浆料（粘度 3000mPa?s，需粒度均匀）选择：φ5mm+φ3mm 氧化锆球级配（比例 7:3）理由：大球提供冲击能量破碎团聚体，小球增强剪切分散，6.2g/cm3 密度在高粘度浆料中保持良好流动性，确保 D50 标准差＜0.1μm。

五、结论：科学选型的三维决策模型

选择研磨球材料时，建议遵循 "物料特性→设备适配→成本效益" 的递进式决策逻辑：

步：根据物料硬度、纯度、物理状态锁定候选材料（如硬度＞8 级直接排除氧化铝）

步：结合设备类型和工艺参数（线速度、填充率）优化材料规格（如砂磨机优先氧化锆小球）

第三步：通过磨耗测试和寿命周期计算，对比综合成本（初期采购 + 维护 + 能耗 + 品质损失）

三种材料并非替代关系，而是形成互补：氧化铝球覆盖 80% 的常规场景，氧化锆球攻克 20% 的高端精密研磨，碳化硅球解决 5% 的 工况难题。企业需建立材料性能数据库，针对具体工艺进行小试验证，才能实现研磨效率与成本的 平衡。当材料特性与工艺需求形成精准匹配，研磨球才能真正成为提升工业生产质量的核心引擎。
