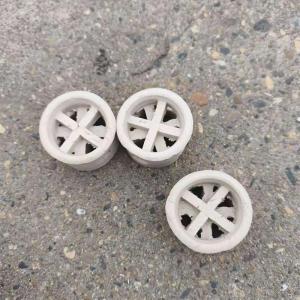

陶瓷阶梯环

1）产品说明:

公司生产的陶瓷阶梯环是一种新型高效能环形开孔填料，它的高度约为直径的一半，环的一边有锥形翻边，环壁上均匀分布有四个高孔，独特的结构设计，使填料在堆叠时，以点接触为主，不但增加了填料的空隙率，减少气流阻力，而且大大改善填料层内气液分布性能。此环外形一端为1/2高的原拉西环或鲍尔环，另一端为填料高度约1/5的喇叭口，中心有两层 十字形的翅片，上、下两层翅片交错成45°角，适用于二氧化碳脱气塔，合成塔填料。
阶梯环填料是在鲍尔环的基础上发展起来的一种环状乱堆填料，它在结构上吸取鲍尔环的优点，克服其缺点，并进行了改进；阶梯环它的高约为直径的一半，在圆环一端增加一个喇叭形扩大口，这种填料由于形状不对称的特点，在填料床层内减少了填料环的相互重叠，增大了空隙率，同时使填料的表面得以充分利用，因此具有压降低，提高传质效率及通量大的优点。下边有锥形翻边，环壁上开有窗孔，并有弯曲叶片伸向环心。由于高度减小及锥形翻边的特殊结构，不但改善了填料层内气液分布，而且增加了气液接触点，有利于液体汇聚分散及膜表面的不断更新，使传质得到强化，分离效率大大提高。一般阶梯环填料较鲍尔环填料的通量可提高１０－２０％，压降低３０－４０％，分离效率视具体工艺均有不同程度的提高。特别适用于萃取和分馏过程目前阶梯环仍是国内外经常使用的填料。

2）产品技术参数:

3）产品特点:

A.公司生产的陶瓷阶梯环具有阻力小、效率高等特点，在同样气速下其压降较拉西环下降76%，较矩鞍环下降3%。在同样操作条件下其传质系数较拉西环提高20%，较矩鞍环提高17%。因此，使用这种填料可提高设备的生产能力和节省能耗。

B. 公司生产的陶瓷阶梯环具有比较强的抗污堵性能，其清洗能力及雾沫夹带量等较矩鞍环优异，当生产中出现升华硫污堵时，由于具有自清洗能力可使塔的压降逐渐回复到原来的数据，因此，使用这种填料可以延长大修周期。该填料已在硫酸生产的干燥塔和其他化工工程中得到广泛的推广利用。

4）产品应用:

公司生产的陶瓷阶梯环广泛用于化工，冶金，煤气，制氧，制药，制酸，化肥等行业中的洗涤塔，干燥塔，吸收塔，冷却塔，回收再生塔，脱硫塔等填充料。

陶瓷阶梯环填料包装方式：编织袋；

陶瓷阶梯环填料运输方式：汽运；

材质：陶瓷/, PP/PVC/CPVC/PVDF/PTFE等；

材质：304/304L/316/316L/双相钢/钛材等；

陶瓷阶梯环作为填料塔的核心部件，其作用主要体现在以下几个方面：

高效传质与传热
陶瓷阶梯环通过阶梯结构设计显著增加填料的比表面积，促进气液两相的充分混合与扩散，提升传质效率。同时，陶瓷材料的高导热性确保热量在塔内高效传递，进一步增强传热性能。

优化流体力学性能
阶梯形状在塔内形成复杂流道，减少死区和短路现象，优化气液分布。其自分布特性还能降低液体沟流和壁流，提升塔器操作稳定性。

耐腐蚀与耐高温
陶瓷材料在强酸、强碱及高温高压等 环境下保持结构稳定，延长塔器使用寿命。

降低压降与能耗
阶梯设计减少流体通过填料层的阻力，降低塔内压降，减少操作能耗并提升系统效率。

易于清洗与维护
光滑表面不易积垢，清洗方便，保障长期高效运行。
